ในระบบไฟเวทีระดับโปรดักชัน ไม่ว่าจะเป็นงานอีเวนต์ คอนเสิร์ต หรือคลับขนาดใหญ่ การลากสาย DMX แบบต่อพ่วงอนุกรม (Daisy Chain) เส้นเดียวจากบอร์ดควบคุมไปยังโคมไฟทั้งหมด มักจะเจอกับข้อจำกัด ทั้งเรื่องระยะทาง จำนวนอุปกรณ์ที่เกิน 32 ชิ้น หรือแม้แต่ความเสี่ยงจากไฟฟ้ากระชาก
DMX Splitter (หรือ DMX Buffer/Distribution) จึงเข้ามาเป็นอุปกรณ์ชิ้นสำคัญที่ทำหน้าที่กระจายสัญญาณออกเป็นหลายเส้นทาง พร้อมทั้งช่วยฟื้นฟูคุณภาพสัญญาณให้มีความเสถียร 100%
DMX Splitter คืออะไร และทำหน้าที่อะไรบ้าง?

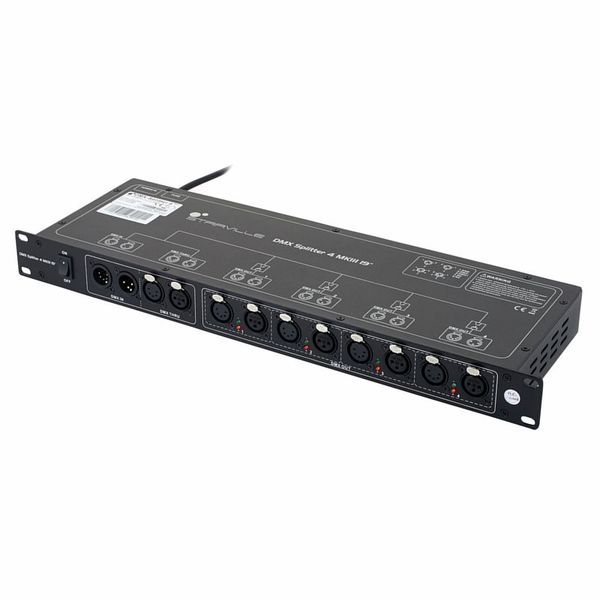

DMX Splitter คืออุปกรณ์เข้า 1 ออกหลายทาง (1-In / Multi-Out) ที่ออกแบบมาเพื่อแก้ปัญหาข้อจำกัดทางเทคนิคของระบบ DMX512 โดยมีหน้าที่หลัก 3 ประการ:
1.การขยายสัญญาณ (Signal Regeneration / Amplification): เมื่อสัญญาณ DMX วิ่งผ่านสายยาวๆ สัญญาณดิจิทัลจะเริ่มตกและอ่อนลง Splitter จะทำหน้าที่รับสัญญาณเข้า มาประมวลผลลอจิกใหม่ (Re-shape & Re-time) แล้วปล่อยสัญญาณดิจิทัลที่สมบูรณ์ออกมาอีกครั้ง
2.การแยกสาย (Branching / Topology Optimization): เปลี่ยนการเดินสายจากเส้นเดียวยาวๆ ให้สามารถแยกออกเป็นหลายสายได้ เช่น แยกไปทรัสไฟฝั่งซ้าย ฝั่งขวา หรือไฟบนพื้น ช่วยประหยัดสายและลดความซับซ้อนในการติดตั้ง
3.การทลายขีดจำกัด 32 อุปกรณ์: มาตรฐาน RS-485 กำหนดให้ 1 DMX Line พ่วงต่อโคมไฟได้ไม่เกิน 32 ตัว การใช้ DMX Splitter แบบ 4 หรือ 8 พอร์ต จะช่วยให้คุณเชื่อมต่ออุปกรณ์เพิ่มขึ้นได้เป็นหลายสิบถึงร้อยตัวใน Universe เดียวกัน
ทำไมต้องเลือกใช้แบบ “Opto-Isolator” (Optically Isolated)?
ในท้องตลาด DMX Splitter เกรดมืออาชีพเกือบทั้งหมดจะระบุคุณสมบัติ Opto-Isolated หรือ Optical Isolation ซึ่งเป็นระบบแยกกราวด์ทางไฟฟ้าโดยใช้ “แสง” เป็นตัวเชื่อมต่อข้อมูล (Photocoupler / Optocoupler)
ทำไมต้องเลือกใช้แบบ “Opto-Isolator” (Optically Isolated)?
ในท้องตลาด DMX Splitter เกรดมืออาชีพเกือบทั้งหมดจะระบุคุณสมบัติ Opto-Isolated หรือ Optical Isolation ซึ่งเป็นระบบแยกกราวด์ทางไฟฟ้าโดยใช้ “แสง” เป็นตัวเชื่อมต่อข้อมูล (Photocoupler / Optocoupler)
[พอร์ต DMX IN] ──(สัญญาณไฟฟ้า)──> [ LED ภายใน ] ──(แสง)──> [ Sensor รับแสง ] ──(สัญญาณไฟฟ้า)──> [พอร์ต DMX OUT]
└───────────────────────────────────┘
ไม่มีสายไฟเชื่อมต่อกันโดยตรง
ประโยชน์หลักของ Opto-Isolator:
- ป้องกันความเสียหายจากไฟฟ้ากระชาก (Electrical Surge Protection): หากไฟพาร์หรือ Moving Head ตัวใดตัวหนึ่งเกิดไฟช็อต นิวทรัลหลุด หรือฟ้าผ่า แรงดันไฟสูงจะถูกกักไว้เฉพาะพอร์ตนั้นๆ ไม่สามารถวิ่งย้อนกลับไปทำลาย บอร์ดควบคุมราคาแพง (Lighting Console) หรืออุปกรณ์ตัวอื่นๆ ในระบบได้
- กำจัดปัญหากราวด์ลูป (Ground Loop Isolation): การเสียบปลั๊กไฟจากต่างปลั๊กต่างเฟสในฮอลล์ขนาดใหญ่ มักทำให้เกิดความต่างศักย์ของกราวด์ (Ground Loop) ซึ่งส่งผลให้สัญญาณ DMX รวนและกระตุก ระบบ Opto-Isolator จะตัดวงจรกราวด์ออกจากกันอย่างเด็ดขาด ช่วยให้สัญญาณสะอาดและนิ่งขึ้น
ตารางเปรียบเทียบ: Y-Splitter (สายพ่วง 3 ทาง) vs DMX Opto-Splitter
| คุณลักษณะ (Features) | Y-Splitter (สายพ่วง/หัวพ่วง 3 ทาง) | DMX Opto-Splitter (เครื่องแยกสัญญาณ) |
| หลักการทำงาน | ตัดต่อสายไฟขนานกันตรงๆ | ใช้ วงจรอิเล็กทรอนิกส์ & แสง ในการคัดลอกสัญญาณ |
| ค่าความต้านทาน (Impedance) | เสียระบบทันที (ตกเหลือ 60 Ω) | รักษาค่าความต้านทาน 120 Ω ในทุก Output |
| ผลกระทบด้านสัญญาณ | เกิด Signal Reflection สัญญาณสะท้อนรวน | สัญญาณคมชัด ถูกฟื้นฟูให้เหมือนออกจากบอร์ด |
| การป้องกันอุปกรณ์ | ไม่มี (หากช็อตจะพังทั้งระบบ) | มีระบบ Opto-Isolation (แยกกราวด์ป้องกันไฟกระชาก) |
| การนำไปใช้งาน | ห้ามใช้เด็ดขาดกับระบบ DMX | จำเป็นอย่างยิ่ง สำหรับงานโปรดักชันมืออาชีพ |
สรุป: เมื่อไหร่ที่ควรนำ DMX Splitter ไปใช้งาน?
- เมื่อต้องเดินสาย DMX ยาวเกิน 100-150 เมตร
- เมื่อมีจำนวนโคมไฟในไลน์ เกิน 20-25 ตัว (เพื่อไม่ให้เฉียดขีดจำกัด 32 ตัว)
- เมื่อโครงสร้างเวทีมีการแยกจุดติดตั้งชัดเจน (เช่น ทรัสหน้า, ทรัสหลัง, ไฟพื้น)
- เมื่อใช้งานในสถานที่ที่มีความเสี่ยงเรื่องระบบไฟฟ้า หรือต้องการปกป้องบอร์ดควบคุมราคาแพง
