หากคุณเคยชมคอนเสิร์ต งานอีเวนต์ หรือการแสดงเวที แล้วสงสัยว่า “ไฟเวทีนับร้อยดวงสามารถเล่นแสง เปลี่ยนสี และหมุนตามจังหวะเพลงพร้อมกันได้อย่างไร?” คำตอบคือทั้งหมดนี้ทำงานผ่านระบบสื่อสารมาตรฐานที่เรียกว่า DMX512 บทความนี้จะพาทุกคนไปทำความรู้จักว่า DMX512 คืออะไร มีหลักการทำงานอย่างไร และทำไมถึงเป็นหัวใจสำคัญของวงการระบบแสงแสงเสียงในปัจจุบัน
DMX512 (ย่อมาจาก Digital Multiplex 512) คือ โปรโตคอลการสื่อสารข้อมูลดิจิทัลมาตรฐานสากล ที่ใช้สำหรับควบคุมอุปกรณ์ไฟเวทีและเอฟเฟกต์ต่างๆ พัฒนาขึ้นโดย USITT (United States Institute for Theatre Technology) ตั้งแต่ปี 1986 เพื่อให้บอร์ดควบคุมไฟ (Lighting Console) จากผู้ผลิตรายใดก็ตาม สามารถส่งสัญญาณไปสั่งการไฟเวทีหรืออุปกรณ์ต่างยี่ห้อกันได้อย่างไม่มีปัญหา
ตัวเลข 512 หมายถึง ความสามารถในการส่งข้อมูลคำสั่งได้สูงสุด 512 ช่องสัญญาณ (Channels) ใน 1 สายส่งสัญญาณ (เรียกกลุ่มคำสั่งนี้ว่า 1 Universe)
หลักการทำงานพื้นฐานของ DMX512
ระบบ DMX512 ทำงานในรูปแบบ Master-Slave โดยมีบอร์ดควบคุมไฟ (Console) เป็นตัวส่งสัญญาณเพียงทางเดียว (Unidirectional) ไปยังอุปกรณ์ไฟต่างๆ ที่เชื่อมต่อกันแบบต่อพ่วงเป็นสายยาว (Daisy Chain)
1. DMX Channel (ช่องสัญญาณ)
แต่ละช่องสัญญาณจะส่งค่าตัวเลขแบบดิจิทัลตั้งแต่ 0 ถึง 255 เพื่อใช้กำหนดระดับการทำงานของอุปกรณ์ เช่น:
- ค่า 0 = ปิดไฟ / หยุดหมุน
- ค่า 255 = สว่างที่สุด / หมุนด้วยความเร็วสูงสุด
2. DMX Universe (จักรวาลสัญญาณ)
สัญญาณ 1 ชุดของ DMX512 ประกอบด้วย 512 ช่องสัญญาณ เรียกว่า 1 Universe หากระบบไฟขนาดใหญ่จำเป็นต้องใช้มากกว่า 512 Channels ก็จะทำการเพิ่ม Universe ที่ 2, 3, 4 ต่อไป
3. DMX Address (การกำหนดที่อยู่)
อุปกรณ์ไฟแต่ละตัวจะต้องถูกตั้งค่า “Address” เริ่มต้น เพื่อให้รู้ว่าตนเองต้องรับคำสั่งจาก Channel ไหน เช่น:
ตัวอย่าง: ไฟ PAR LED 1 ตัว ใช้การควบคุม 4 Channels (Red, Green, Blue, Dimmer)
- หากตั้ง Address ไฟตัวที่ 1 ไว้ที่ CH 1 ไฟตัวนี้จะครองช่องสัญญาณ CH 1, 2, 3 และ 4
- ไฟตัวถัดไปในสาย จะต้องตั้ง Address เริ่มต้นที่ CH 5 เพื่อไม่ให้สัญญาณทับซ้อนกัน
โครงสร้างและส่วนประกอบของระบบ DMX512
| ส่วนประกอบ | หน้าที่ |
| DMX Controller | บอร์ดควบคุมไฟหรือโปรแกรมคอมพิวเตอร์ ทำหน้าที่สร้างและส่งคำสั่ง |

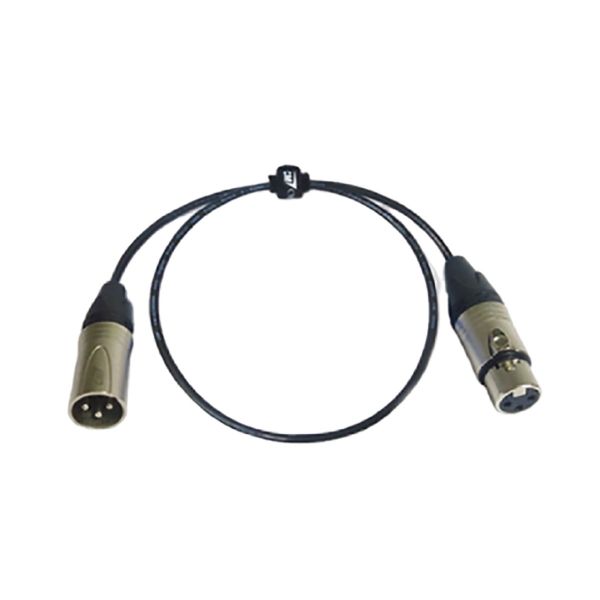

| DMX Cable | สายสัญญาณดิจิทัล ความต้านทาน 110 โอห์ม (ใช้หัวต่อแบบ XLR 3-pin หรือ 5-pin) |
| DMX Decoders / Fixtures | อุปกรณ์รับสัญญาณ เช่น ไฟ Moving Head, ไฟ PAR LED, เครื่องทำควัน |
| DMX Terminator | ตัวต้านทาน 120 โอห์ม เสียบปิดท้ายสายสัญญาณตัวสุดท้าย เพื่อป้องกันสัญญาณสะท้อนกลับ |
อุปกรณ์อะไรบ้างที่ควบคุมด้วย DMX512?
นอกจากไฟเวทีแล้ว DMX512 ยังใช้ควบคุมอุปกรณ์สร้างเอฟเฟกต์ได้หลากหลายประเภท เช่น:
- Moving Head Light (ไฟบีม/ไฟดิสโก้หมุนได้)
- LED PAR & Wash Lights (ไฟย้อมสีบรรยากาศ)
- Strobe Light (ไฟกระพริบตา)
- Fog / Haze Machine (เครื่องพ่นควัน)
- Flame / Spark Machine (เครื่องทำเอฟเฟกต์ไฟและเอฟเฟกต์ประกายไฟ)
- DMX Dimmer Pack (ชุดควบคุมความสว่างของหลอดไฟแบบเก่า)
ข้อดีของระบบ DMX512
- ความเป็นมาตรฐานสากล: เชื่อมต่ออุปกรณ์ต่างแบรนด์ต่างรุ่นให้ทำงานร่วมกันได้อย่างราบรื่น
- เดินสายง่าย: เชื่อมต่ออุปกรณ์แบบต่อพ่วงทีละตัว (Daisy Chain) ไม่ต้องลากสายแยกจากบอร์ดไปหาไฟทีละดวง
- ควบคุมได้ละเอียด: ปรับแต่งค่าสี ความสว่าง ทิศทาง และจังหวะได้อย่างแม่นยำด้วยค่า 256 ระดับ (0-255)
สรุป
DMX512 คือภาษามาตรฐานที่ช่วยให้คอนโทรลเลอร์สั่งงานไฟเวทีทุกประเภทได้อย่างลงตัว การเข้าใจเรื่อง Channel, Address และ Universe จะช่วยให้คุณออกแบบและติดตั้งระบบไฟงานอีเวนต์ คอนเสิร์ต หรือสถานบันเทิงได้อย่างมีประสิทธิภาพและเป็นมืออาชีพ
